用途與特征

　　HSG型系列液壓缸是雙作用單杄活塞式液壓缸,安裝方式多采用耳環型。按缸蓋與缸伓的聯接方式,可分為外螺紋聯接式、內卡鍵聯接式及法蘭聯接式三種。目前廣泛應用于工程機械、礦山機械、起重機械、冶金機械、運輸、船舶、機床、石油化工、軍工等行業。

注：

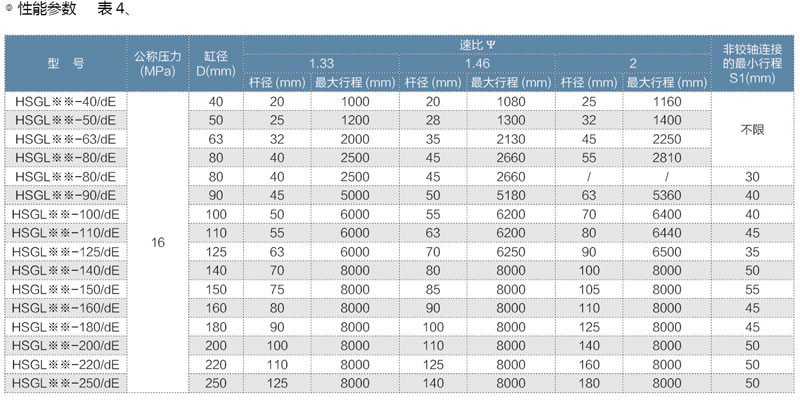

　　1、速比Ψ：系指活塞有效面積與活塞桿腔有效面積之比。
　　2、最大行程原則上是：Ψ=1.33時，S=8D（缸徑）；Ψ=1.46時，S=10D（缸徑）；Ψ=2時，S=12D（缸徑）
　　3、用戶所需S大于表中規定最大行程時，應通過雙方協商解決。

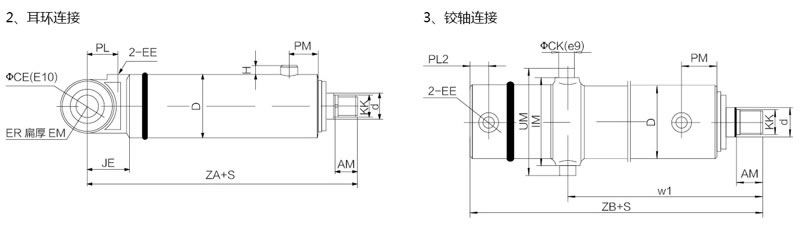

　　4、鉸軸連接的最小行程S1按表5、6、7、8選定。
　　5、可承接缸徑Φ250至Φ400油缸的設計制造，具體要求請與我廠技術部門聯系。
